由我公司研发生产的GYXY-01超高压阀门远程安全开关控制系统，解决了多年来困扰酸化压裂现场施工人员直接进出高压危险场所操作可能带来的风险，能有效避免人员伤害和设备损伤的情况发生。目前已扩展全井场高压阀门远程开关控制和远程控制酸化压裂连续投球等场景使用。

专利号：   ZL202022677538.X    CN201820018777.4    ZL202121551629.7

系统构成：

   该系统由远程监控系统、液压控制系统、爆破片安全阀三部分组成。

   远程监控系统：可实现远程监测、指导和控制，也可实现远程油气井管理。

  液压控制系统：由远程泄压控制台和液压扭力机组成。通过操纵系统控制台上的仪器仪表来控制液压扭力机，通过液压扭力机的精确控制达到控制旋塞阀开闭，以此来控制整个泄压过程，使整个过程平稳，安全。

   爆破片安全阀：类似于“保险丝”是预备的安全装置，一旦高压管汇内压力过高无法卸掉，当压力达到一定值，爆破片安全阀打开，通过预备的管线将高压卸掉。

主要技术参数：

智能控制台

项  目	参   数
工作介质	液压油
环境温度	0℃— 50℃
工作压力	1.6MPa — 15MPa
测试显示指标	系统压力：0—15MPa   1.0级
系统温度	-20℃ — 200℃
使用环境	通风良好
使用场地配套要求	使用场地配套要求
重量及尺寸	设备总重：300kg
电缆线	50000mm



液压扭力机

项  目	参   数
缸径	90mm
行程	80mm
开关旋转角度范围	90°±5°
额定工作压力	21MPa
破坏压力	40MPa
额定扭矩	7000N.M
外观尺寸	590mm×290mm

主要功能：

◆ 通过远程施工监测系统可实现远程监测、指导和控制，也可实现远程油气井管理。

◆ 远程控制高压阀门的开闭状态，实现阀门的精确控制，使操作人员远离高压区域，能有效避免人员伤害和设备损伤的情况发生。

◆ 在主压力管路上安装膜片爆破式安全阀，以保证压力超过设定值后膜片爆破自动打开，快速泄压，保障现场人员安全。

◆  0°~ 90°角度内阀门任意开关角度控制，35-140MPa压力级别工况作业，可实现不停泵连续作业。

◆ 断电工况下，备用系统也能控制旋塞阀开关。

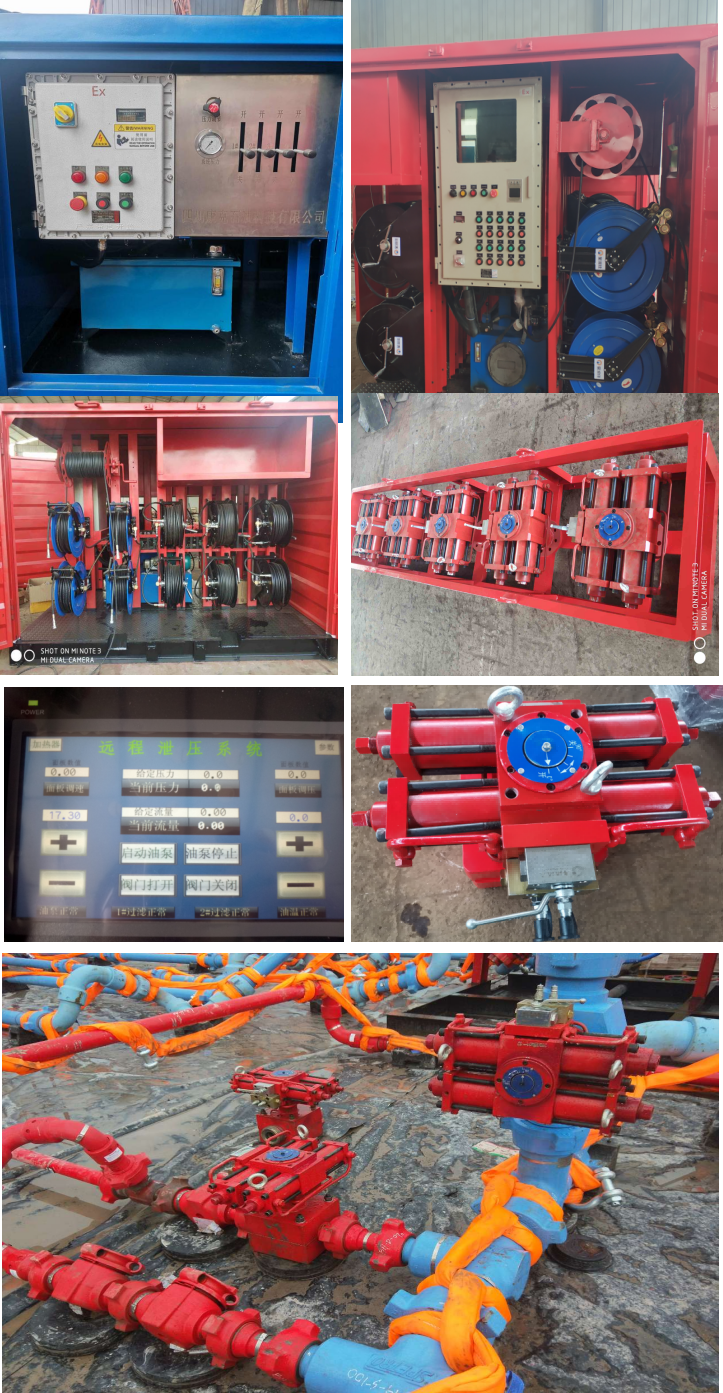

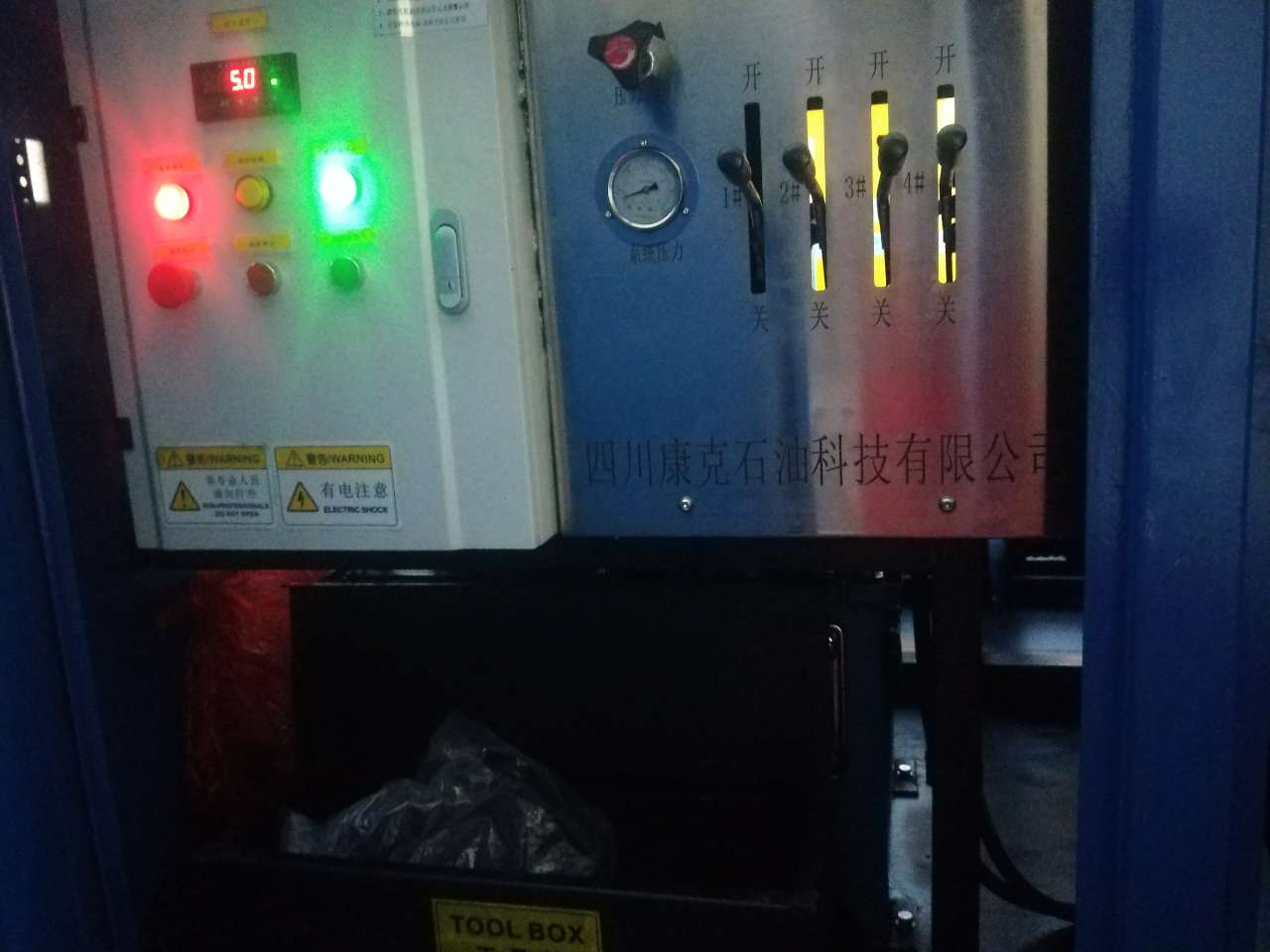

内部功能展示：
