该管汇液控房为液动平板阀、液动节流阀的远程控制系统，在完井测试中对现场的阀门组件进行远程或本地控制，可实现对60-140MPa平板阀、节流阀的精准控制，减轻了现场作业劳动强度，改善操作人员现场工作环境；并避免了人员进出高压区带来的安全风险，提高了现场作业安全性和可靠性，给油气井测试作业工作带来极大方便。

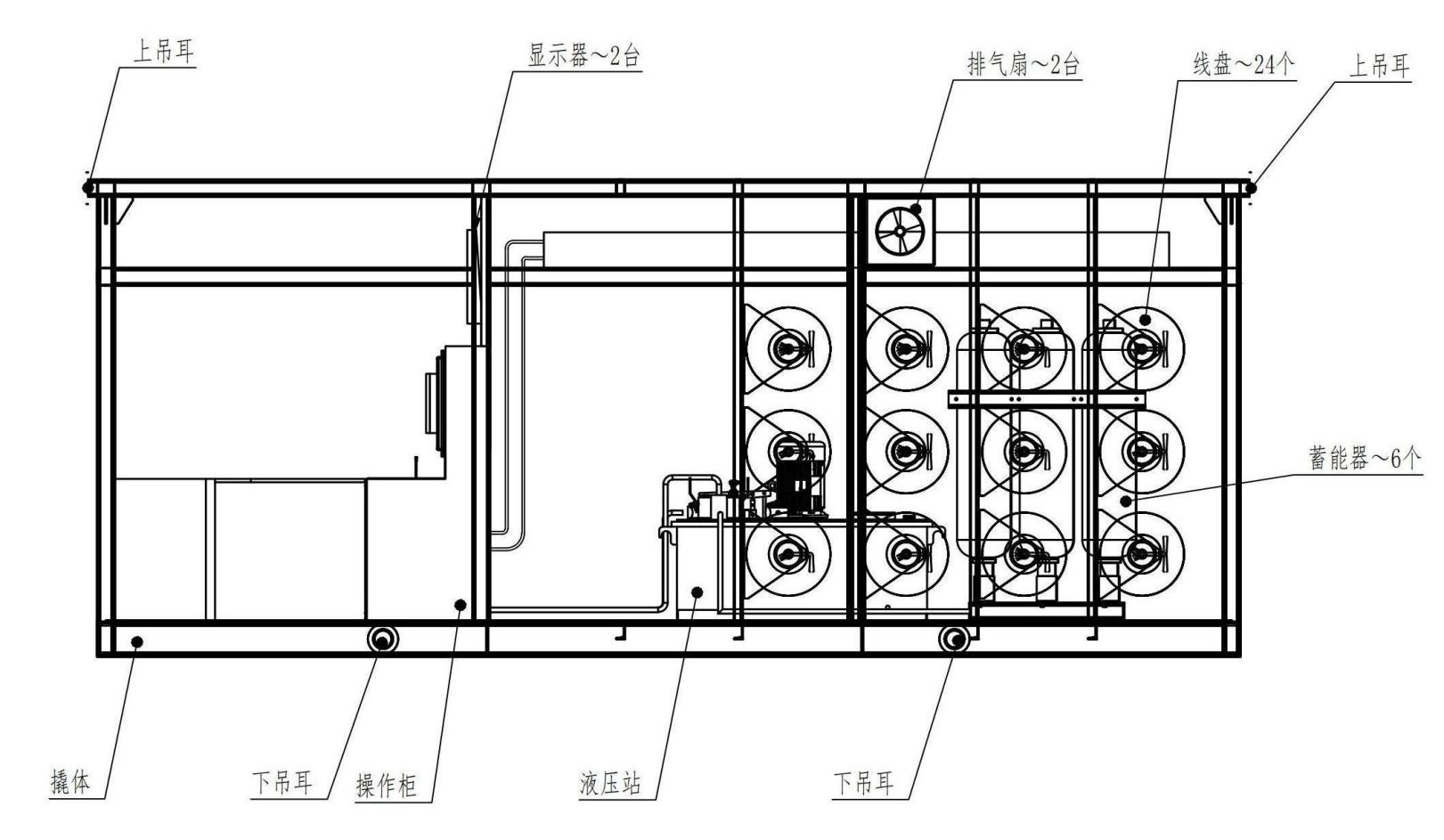

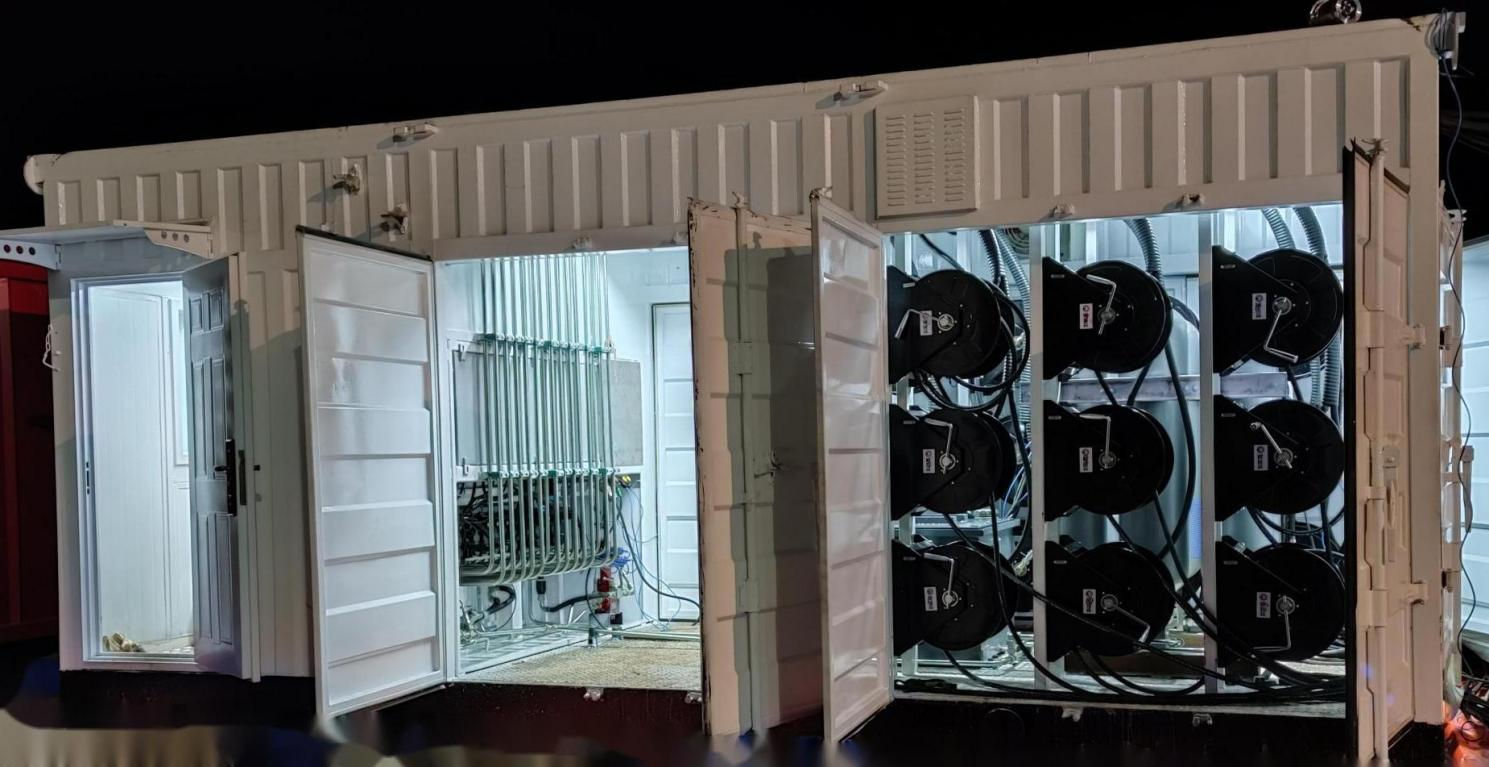

设备布局图

主要性能参数

名称	参数
额定功率	9KW
外形尺寸	6m×2.3m×2.7m
净重	8200Kg
使用温度	0～45℃
系统压力	21MPa
系统流量	10ml/r
油箱容量	570L
工作电压	380V
频率	50Hz
停泵上限	21MPa
启泵下限	18.5MPa
蓄能器充填时间	17min



主要功能：

◆ 可控制10路平板阀、5路节流阀

◆ 远程控制+手动控制+开关速度无极调速

◆ 可实现电脑远程控制

◆ 任意调节开关节流阀合度

◆ 实时显示节流阀开关行程

◆ 数字显示节流针阀实时当量直径

设备优化：

 ◆ 动力源采用7.5KW的三相四级防爆电机

◆ 蓄能器出口配备单独泄压阀回油箱

◆ 高精度油液过滤器，保证系统清洁度

◆ 开关原件采用手动防爆电磁一体换相阀块

◆ 节流阀顶部安装移位传感器

◆ 设备整体按照防爆标准设计，满足Ⅱ区使用标准

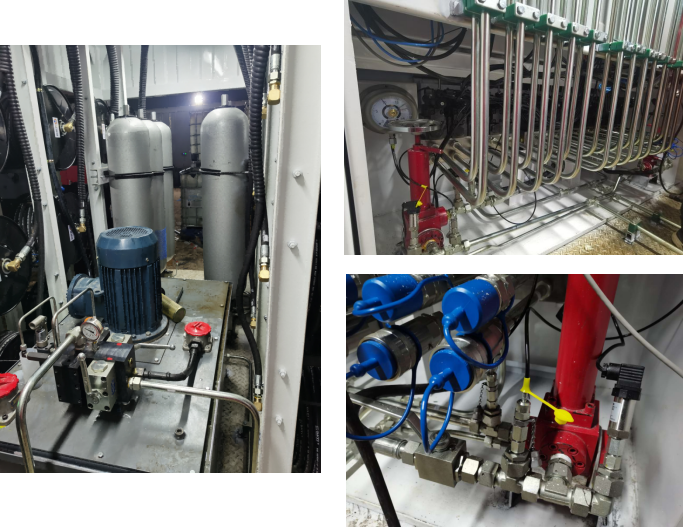

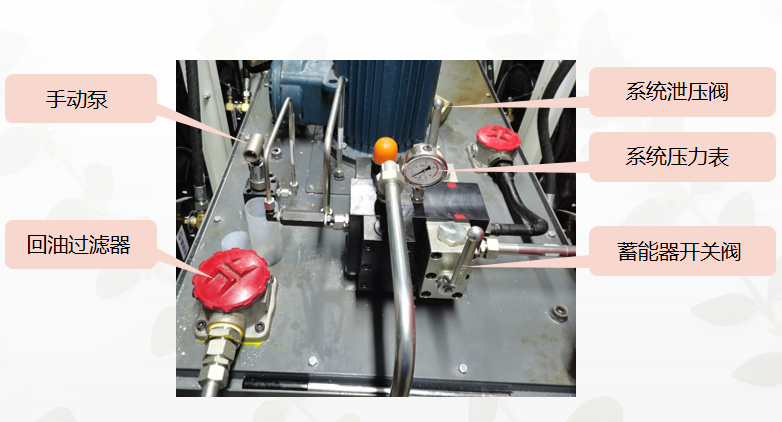

内部功能展示：

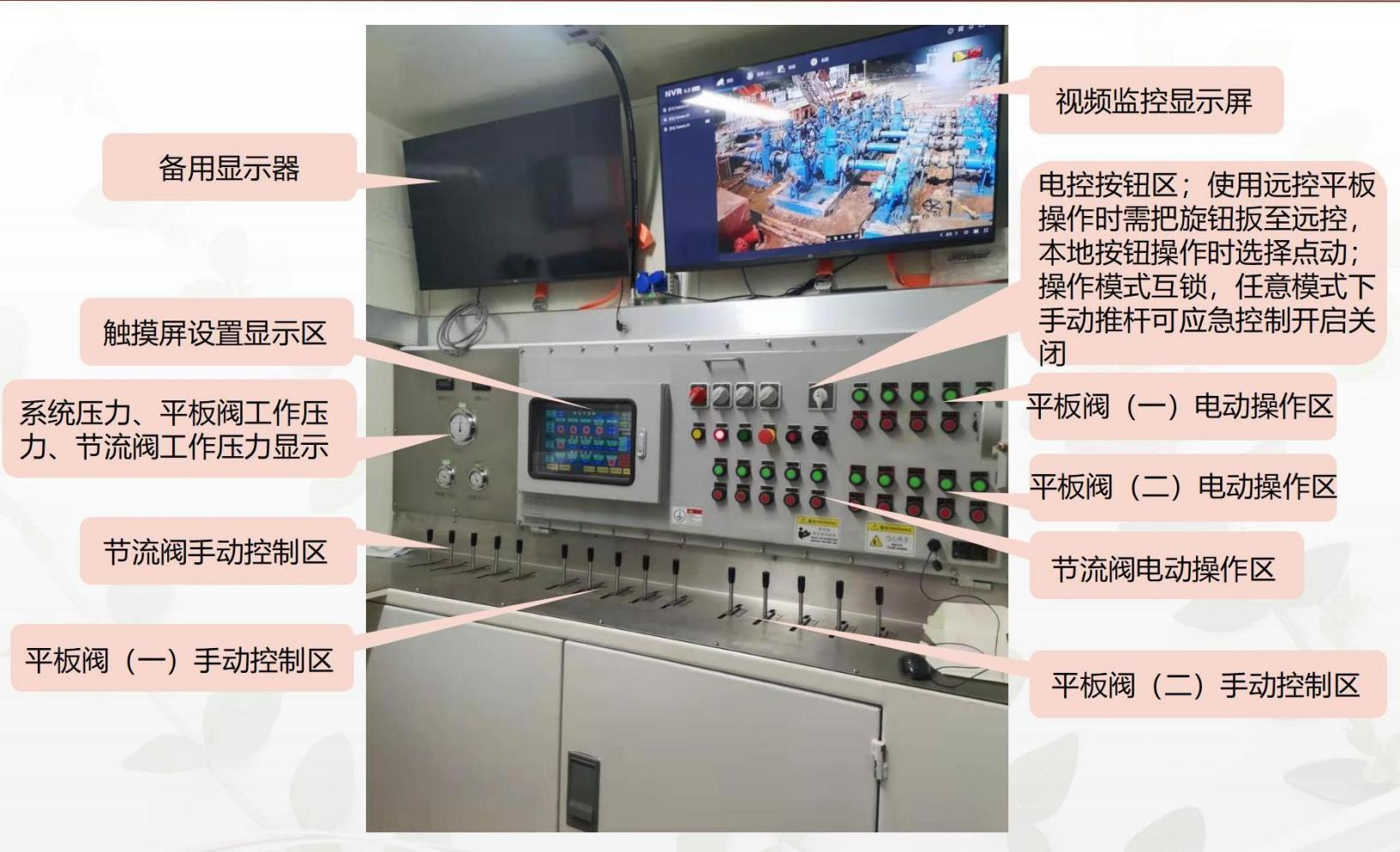

系统控制：

1、主机系统由PLC采集并控制输出，可以实现自动控制和远程检测和控制。

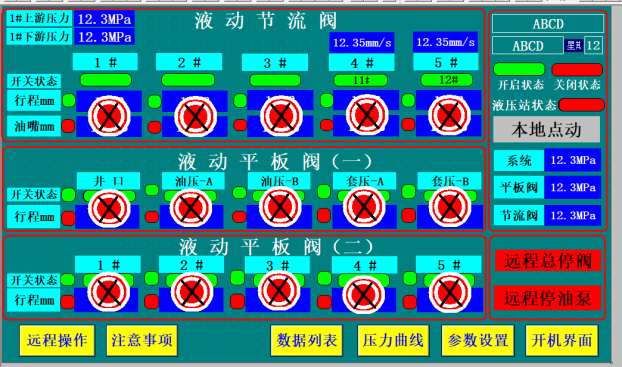

2、界面分为4个板块，液动节流阀板块，液动平板阀（一），液动平板阀（二），系统状态显示区。参数设置可设置锁定控制对象避免误操作。

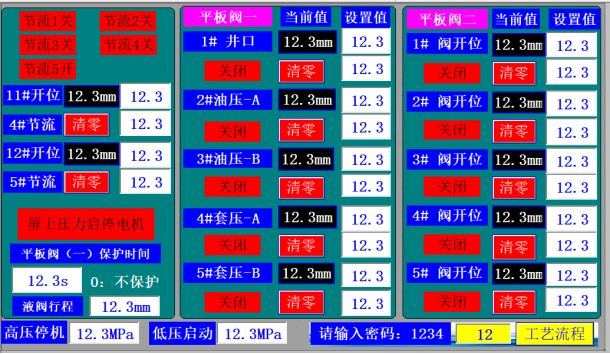

3、可根据需求，设置回路的开关状态

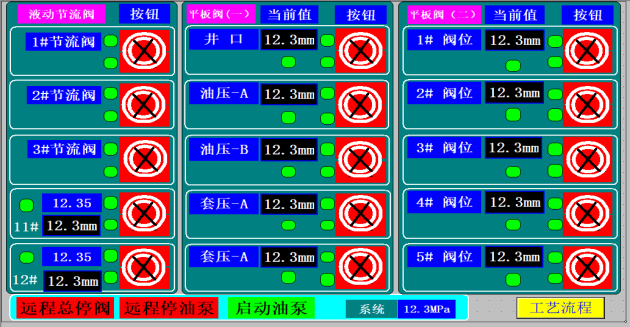

4、远程操作界面，可实现启动电机，停止电机和15组阀门开、关控制等功能。

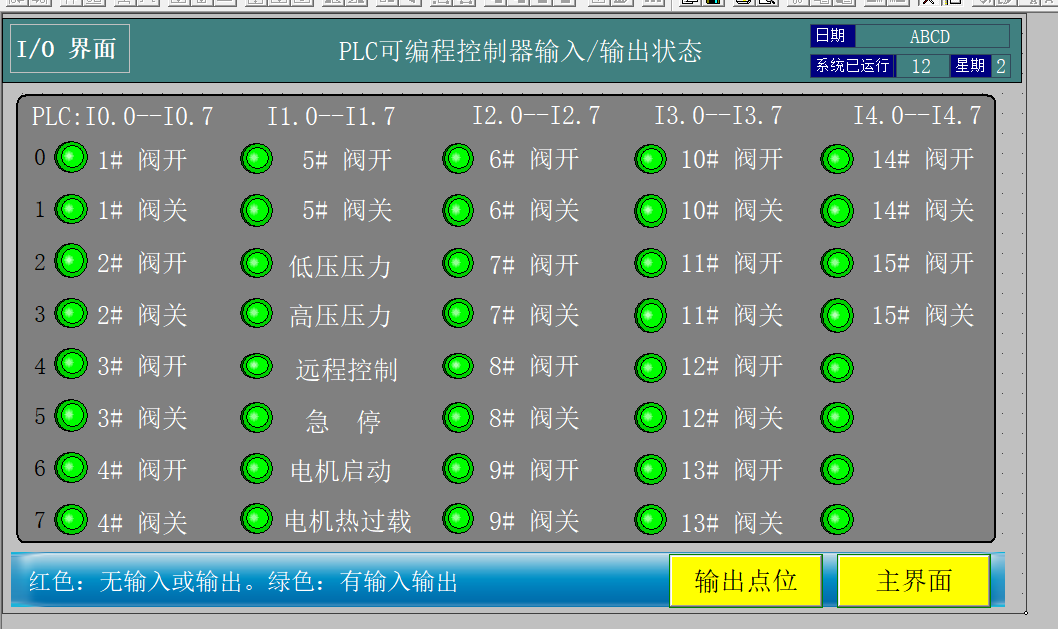

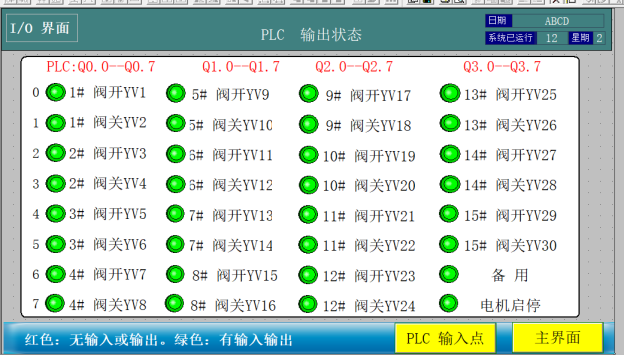

5、 PLC系统中所有的输入输出点位，可以及时的查看操作状态，并对故障有报警提示。

6、可及时查看PLC输出状态。

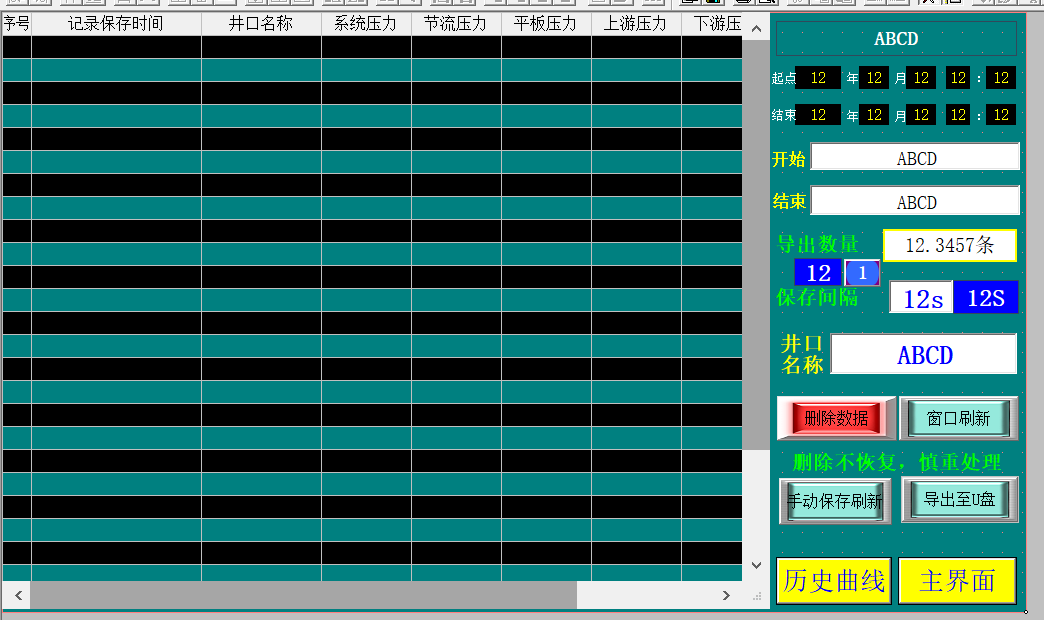

7、根据设备使用情况和工艺要求情况，可以设置单独的数据采集的周期，自动保存数据到历史数据库中；实现每井次的控制时间，开关状态实时记录。

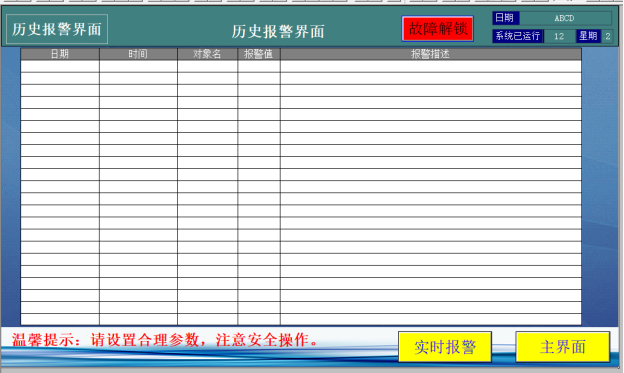

8、可查看历史的故障报警信息，便于后续查找故障点。
